WEB sayfam teknik bilgilerin ziyaretçilere yararlı olması için
yayındadır
|
|
| İnverter
ve solar panel konularında teknik soruları e-mail ile sorabilirsiniz. |
|
|
|
|
|

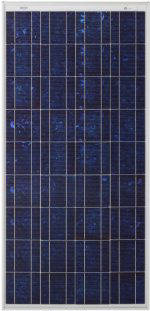

ÇOK
UYGUN FİYATLARLA
SOLAR PANELLER
GÜNEŞ PANELLERİ |
|
|
|
|
20 W 12V |
|
48.5
x 36 x 2.8 cm 1.2 Amp. Polikristal |
|
40 W 12V |
|
66.8
x 45.5 x 3.5 cm 2.38
Amp.
Polikristal |
|
80 W 12V |
|
90.5 x 67 x 3.5 cm
4.38 Amp.
Polikristal |
|
100
W 12V |
|
| 101
x 67 x 3.5 cm 5.23 Amp.
Polikristal
|
|
|
100 W 12V |
|
119 x 55 cm
MONOKRİSTAL |
| 130
W 12V |
|
148.5
x 67 x 3.5 cm 7.34
Amp. Polikristal |
| 140
W 12V |
|
148,5
x 68 x 3.5 cm 7.95 Amp Polikristal |
|
150 W 12V |
|
148.5 x 67 x 3.5 cm
8.06Amp.
MONOKRİSTAL |
|
200 W 24V |
|
164 x 99 x 40 cm
5,17 Amp
MONOKRİSTAL |
| |
|
|
|
240 W 37V |
Polikristal
Şebeke bağlantılı sistemlere uygundur 37 V
164x99x4 cm 8 Amp |
|
245 W 37V |
MONOKRİSTAL
Şebeke
bağlantılı sistemlere uygundur 37 V
164x99x4 cm 8,19 Amp |
|
|
Firma faaliyetimiz sona ermiştir
WEB sayfam teknik bilgilerin ziyaretçilere yararlı olması için
yayındadırteknik konularda sorularınızı
mail ile sorabilirsiniz.
elektropazar@elektropazar.com |
|
|
|
|
|

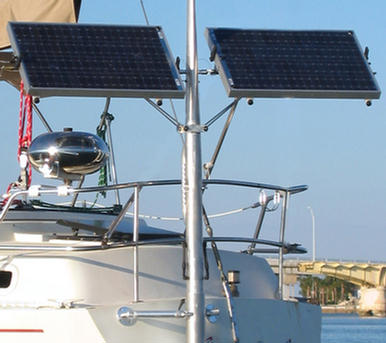

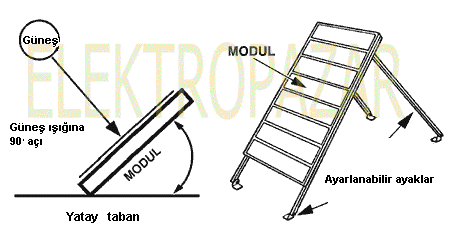

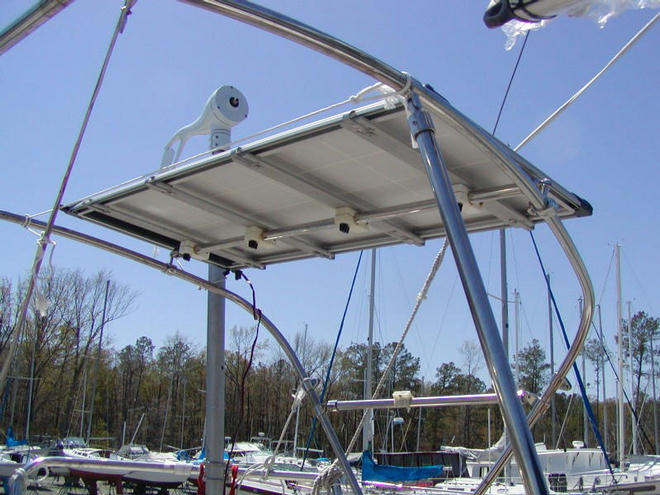

YAT ve Teknelerde Solar panel Uygulaması |
|
|
|
|
|
|
|
Teknelerde
RollBar üzerine Monte edilmiş Solarpanel uygulamasında
Güneşe doğru Solar paneli ayar yapılabilme imkanı,
alttaki Kelebek vidalı mandallarla sağlanmaktadır
Bu tür kurulum ve mekanizma, az da olsa Güneşe solarpaneli yönlendirebilir.
Yat ve Karavanlarda Güneş panellerinin yönlendirilebilir olması,
% 30 fazladan enerji sağlar.
|
|
|

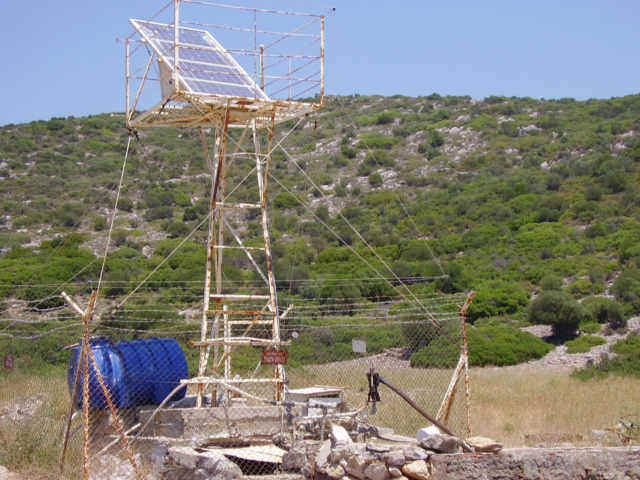

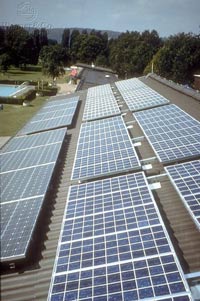

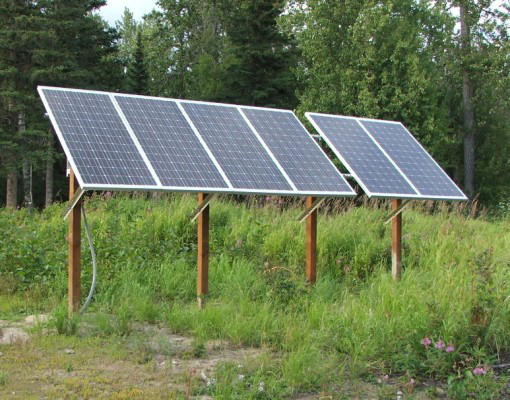

| Arazide
ve Binalarda Solar panel Güneş paneli uygulaması |
|
 |

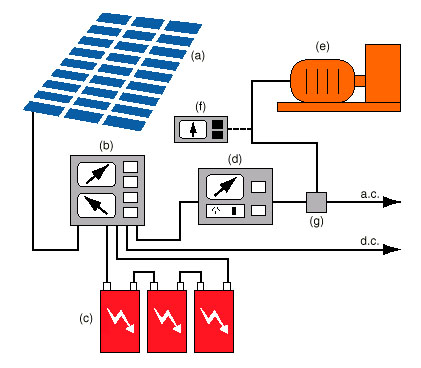

Solarpanel ler sessiz enerji üreten
Sistemlerdir.
Solar panel yardımıyle uygun aküye doldurulan DC 12-24 V.
Elektrik sayesinde,
Elektrik ihtiyacı olduğu anlarda
12-24V veya 220V. A.C. Elektrik üretilerek kullanılır.
|
|
|
|
|
|

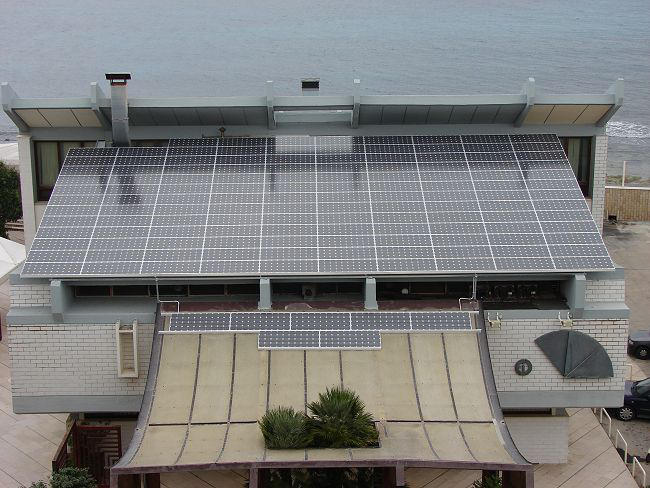

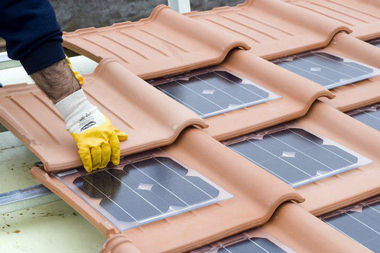

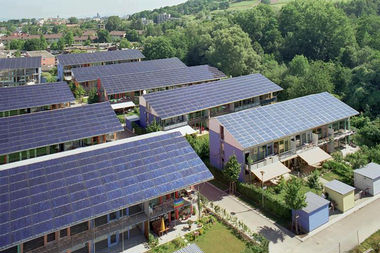

Binalarda Solarpanel Güneş paneli kullanımı |
|
|
Solarpanel
Güneş paneli ve inverter lerin en çok
kullanıldığı alanlar:
www.elektropazar.com
212 254 11 68
Elektrik hattının ulaşmadığı Ev , ikametgah, Radyo TV ve Link
aktarıcı sistemleri, Karayolları çalışma ikaz ışıkları, Deniz
fenerleri, Balık çiftlikleri, Karavanlar,
Deniz gezi tekneleri, Dağda
Arı besiciliği , Hayvan besiciliği yapanlar , Güneş ışığının
ulaşabildiği ve elektrik enerjisine ihtiyaç duyulan her sektörde
kullanılabilir.
İnverterler; Şarj devresi ile Akülere yüklenen Elektrik
Enerjisini, evlerde iş yerlerinde,Elektrik kesintilerinde ihtiyaç duyulan asgari-zorunlu enerjiyi sağlarlar |
|
|
|
|
|
 |
 |
5, 10, 20 30, 40, 75, 80, 90
Watt
100, 130, 175, 210 Watt
Solar panel
Mono ve polikristal
Solar panel
Güneşpaneli
Alman ve Çin malı

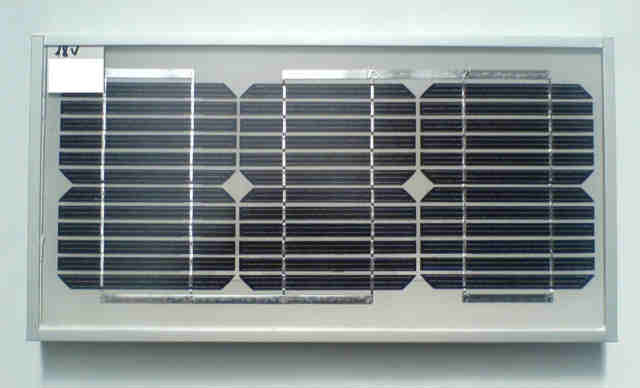

Mono ve Poli Kristal solar panel |
|
|
 |

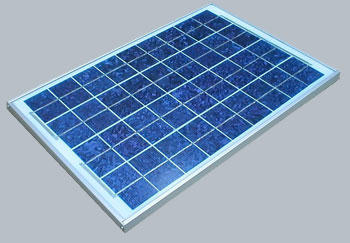

20 Watt Solar Panel
16.5V-1.22Amp.
2,5 kg - 36 Hücreli.
340
x 535 x 34 mm 16.5 Volt
1.22 A. 20Watt,
Yüksüz Voltaj=
20V.
Solar panel, Solar cell,
Güneş paneli, Güneş
pili
|
|
|
 |

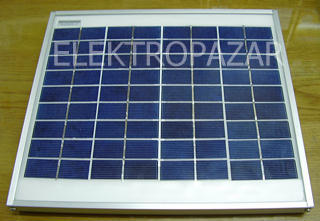

235 x 405 x 25 mm
18 Volt 560 mA 10 Watt
Solar panel, Solar cell,
Güneş paneli, Güneş pili |
|
 |
 |
|
180 x 340 x 25 mm Solar panel
18 Volt 280 mA. 5 Watt 12Volt
Solar cell,
Güneş paneli, Güneş pili |
180 x 340 x 25 mm Solar
panel
18 Volt 250mA. 4.5 Watt 12Volt
Solar cell, Güneş paneli, Güneş
pili |
165 x 235 x 25 mm
Solar panel
7.5 Volt 340mA 2.5 Watt 5Volt
Solar cell, Güneş Paneli, Güneş pili |
|
|
|
 |
Otomobilizi uzun süreli
kullanmadığınız ve
otoparkda beklettiğiniz günlerde,
Akünüzün boşalmasını engellemek ve
devamlı şarjlı olmasını isterseniz;
5 Wat 12 Voltluk bir solar panel
i
resimdeki gibi Güneşi gören taraftaki camınıza
tutturarak sağlıyabilirsiniz.
Akünüz hergün toplam 1 Amperlik
takviye güçle şarjlı kalır ve aracınızın
Alarm ve diğer devrelerinin çektiği
enerjiyi takviye edebilirsiniz.
Durduğu yerde Akü bitti derdine son !!!
Resimde Wolksvagen frmasının
örnek uygulaması görülmektedir |
|
|
Okul
dönem ödevi veya okul bitirme ödevlerinde
Solar hücrelerden
yararlanarak enerji eldebilir ve Okul Projelerinde
Yenilenebilir enerji konusunu
işleyebilirsiniz
Ufak Solar paneller Bilgi
için yayındadır. |
|
 |
1 =
52 x 27 mm 1,5 Volt 100 mA.
Solar hücre, Solar panel, Güneş paneli, Güneş
pili
2 = 55 x 55 mm 3,5 V ve
4,5 Volt 100mA.
Solar panel, solar cell, Güneş pili, güneş paneli
3
= 110 x 55 mm 1.5 Volt 500 mA.
Solar hücre, Solar cell, Solar Panel,
Güneş Paneli |
|
|
DİKKAT

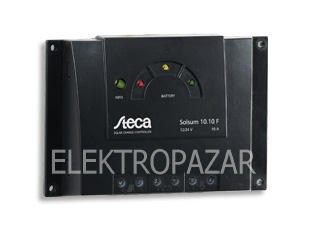

Son zamanlarda Telefonla gelen sorularda; 12 veya 24 Volt olarak satın
aldıkları Solar Güneş panellerine uygun Solar panel Şarj Kontrol cihazı
aradıklarını belirten kişiler olduğunu görmekteyiz.
Almış oldukları
panellerin kaç Wat veya Volt olduğunu sorduğumuzda ise
(OPEN VOLTAGE CİRCUITS) Açık devre yüksüz Voltajın
36 Volt olduğu söylenmektedir.
12 Volt Olarak tasarlanan Panellerde open V.Circuits
değeri 20 ile 22 Volt,
24 Volt olarak tasarlanan panellerde ise 40 ile 44 Volt arası değerde
olmalıdır.
36 Volt olarak satılan ve hem 12 hem de 24 volt olduğu iddia edilen
paneller
henüz Türkiye de uygulaması olmayan, Şehir cereyanına bağlı şebeke
bağlantılı İnverterlerle kullanılan ve
Avrupa da uygulamaları görülen şebekeye bağlantılı sistemlerde kullanılan,
fiyat olarak çok ucuz olan Solar panellerdir.
Bu tür paneller fiyatları ucuz olduğundan ithal
edilerek
Türkiye de normal panel gibi satılmaya çalışılmaktadır.
Bu panelleri satan firmalar çoğu kere panelle birlikte Solar şarjör
satmadan
sadece paneli müşteriye teslim edip, şarjörün müşterinin kendisi
tarafından temin edilip
kullanmaları şartı ile satmaktadırlar.
Müşteri aldığı panele uygun şarjörü ararken
işine yaramayan voltajda solar panel aldığını anlamakta
ancak ürünü geri verememektedir.
Lütfen dikkat
12 Volt sistem için alacağınız panelin;
Open Circuits Voltage yazan bölümünde:
20 veya 22 Volt arası yazdığına
24 Volt sistemler için Panel arkasındaki Stiker de Open circuits Voltage
bölümünde ise
40 Volt veya 44 Volt yazdığını görmeniz gerekir.
36 Volt yazan panelleri 12 veya 24 volt
siteminizde kullanamıyacağınızı unutmayın.
Bu tür sorunlu ucuz ürünler genellikle büyük
Watlı; 200 W üzeri panellerde karşılaşılmaktadır.
|
|

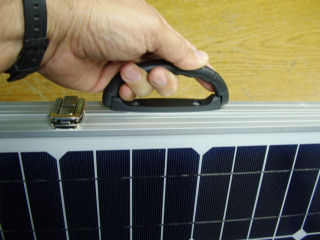

| PORTASOLAR
TAŞINABİLİR SEYYAR ÇANTA SOLAR PANEL |
|
 |
Taşınabilir
PortaSolar Solar
Güneş panelinizi
20 Watt lık panellerle yapabilirsiniz.
2 Adet 20 Watt Panelle
2.5 Amper Şarj imkanı.
Yaylada hayvancılık, Arıcılık yapanlar ve
Elektriksiz yerde Enerjiye
ihtiyaç duyanlar
Resimdeki ürün Örnektir.
Talep üzerine imal edilmiştir.
|
|
|
|
|
12
Volt 2.5 Amper Taşınabilir Solar Güneş
panel uygulaması.
Aydınlatma, Telefon şarjı ve küçük LCD TV çalıştırabilme
imkanı.
Yazmevsiminde Gün boyu ortalama 12-15 Amper Aküyü
doldurabilme imkanı sağlar.
2 Adet 20 Watt 12V panelden yapılmış taşınabilir ve şarj
kontrol kartlı hazır ürün. |
|
|
| FLEX
SOLAR GÜNEŞ PANEL |
|
|
Tekne,
Yat, Karavan ve Açık arazide kullanıma uygun, esnek Flex solar panel
|
|
|
TEKNE,
YAT VE KARAVANLAR İÇİN SOLAR PANELLİ
HAVALANDIRMA FANLARI |
|
|
|

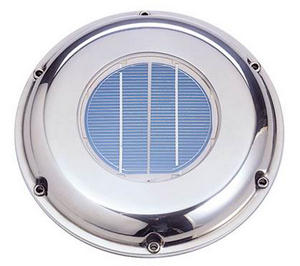

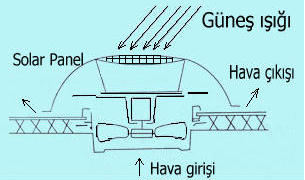

Solar
fan ; Tekne,
Yat ve karavanlar için elektrik enerjisini Güneşten alan 12 Volt
Havlandırma Fanı

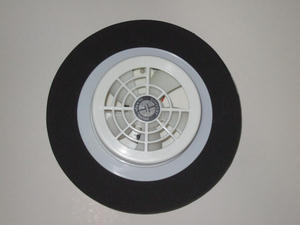

Solar Fan Karavan, Yat ve Deniz teknelerinin iç havalandırması için gerekli
olan ve
enerjisini üzerindeki Solar Panel den alan özel tasarım fan, Solar
Fan sadece uygun dairesel boşluğun açılması ile, kolayca monte edilebilmektedir.
Solar Fan Kablo bağlantısı olmadığından çok kolay uygulanabilmektedir.
Solar Fan, Gün boyu dahili Lion aküsüne depolanan DC enerji,Gündüz ve gece
boyunca fanın sessizce çalışmasına imkan verir.
www.elektropazar.com
Solar fan
; KIŞ mevsiminde karaya çekilen teknelerin içinde oluşan kötü koku
ve Rutubet oluşumuna karşı tekne içindeki havanın dışarı atılmasını
ve yenilenmesini sağlar, Teknenizin kötü kokmasını engeller.
|
|
|
|
SOLAR
FAN Yaz ve Kış mevsiminde
Güneş enerjisi ile beslenerek tekne ve karavanınızın iç havasını
yeniler
Bu uygulamayı
kendinizde yapabilirsiniz
Benzer uygulamayı 10 Wat 12V
Solar panel ve LED akım sınırlama kartıyle doğrudan fana bağlıyarak
çalıştırabilirsiniz. Bu uygulamada akım sınırlama kartının
sınırlama mA değeri Fanın 12 v da çektiği akıma uygun
olmalı, gün boyu Panelin güneşten çevirdiği DC
voltajdaki akımı, akım sınırlama kartı ile
sabitleyerek doğrudan havalandırma fanına bağlıyabilirsiniz.
Kışın ve yazın sistem gündüzleri devreye girerek teknenizin
içindeki nemli havayı dışarı atar .
www.elektropazar.com
Daha güçlü Solar Güneş
panel ile aküye dolum yapılarak
gece de havalandırma devam edebilir
|
|
|
|
|
|
|
Solar Güneş
Panel seri bağlantısında aynı model ve güçte solar paneller bağlanabilir.
Farklı güç ve modelde üretilmiş solar güneş paneli kullanılmamalı.
Örnek şekildeki 12 Volt 5 Amper solar Güneş
panelleri Seri bağlantıda
Akım sabit 5 Amper, Voltaj ise 24 Volt olur.
www.elektropazar.com
212 254 11 68
Farklı amperde solar paneller seri bağlanırsa
en düşük akım üreten solar panelin gücü kadar Amper
üretilir.
|
|
|
|
|

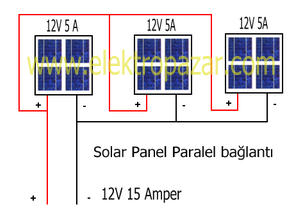

Paralel
Solar Güneş panel bağlantısında mümkün olduğunca aynı model ve
güçte
Solar paneller kullanılmalıdır.
www.elektropazar.com
212 254 11 68
Farklı güçlerde ve marka modellerde ancak
aynı nominal voltajda paralel panel kullanımında; Çoğunluk panele
uymayan panellerin Artı + çıkışlarında Schottky Diyot kullanılmalıdır.
www.elektropazar.com
Kullanılan Diyot Akım gücü Solar panelin Akım gücünün 3 katı
olmadır.
Aksi takdirde diyot ısınır ve kayıp oluşur.
Diyot akımlarının arttırmak için, Örnek: 5 Amper bir Solar
panel için 3 adet 5 Amper diyot Paralel bağlanabilir.
Çıkışı ise Solar şarj Regülatöründeki ortak noktaya bağlanabilir.
Diyot kullanımınız solar paneller arasındaki uyumsuzluğu ve etkileşimi
ortadan kaldırmaya yöneliktir. |
|
|
Solarpanel
bağlantı konnektörleri ile
seri, paralel ve karışık bağlantılar |
|
 |
 |

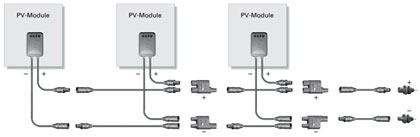

Solar
Panel Güneş paneli
konnektörlü Paralel bağlantı |
|
Solar Panel bağlantı
fişleri stoklarımızda. |
|
Solar panel
seri Paralel karışık bağlantı |
|
 |
|
 |
Solar güneş
paneli
bağlantı konnektörleri2 adet
panel bağlantısı için
gerekli olan fişler ve
ara bağlantı kablosu
|
|
|
Solar
Güneş panellerinin çoklu panel bağlantılarında solar panellerin üzerinde
mevcut olan hazır kablolarını seri ve paralel sitemde bağlama imkanı
veren konnektörler ile bağlayarak kolay ve güvenilir elektrik iletimi
sağlayabilirsiniz. Solar panellerin bağlantı kutularından
çıkan kabloların uçlarındaki solarpanel bağlantı konnektörleri,
dişi ve erkek tip özellikte olduğundan
yanlış kutuplama ters polarizasyon hatasına düşülmez.
Solar panel, Güneş panellerinizi uygun konnektörler seçilerek,
seri ve paralel bağlantı ile tekli kabloya indirgeyebilirsiniz. www.elektropazar.com

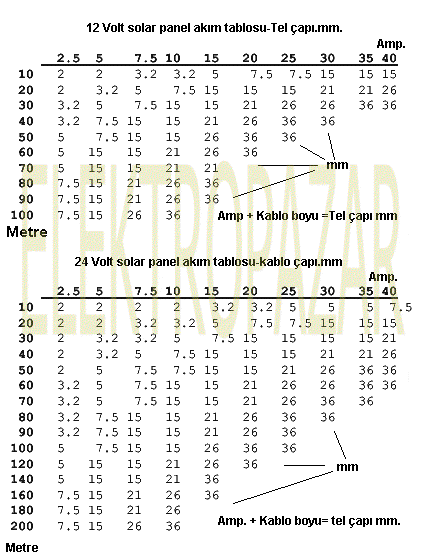

Panellerden toplanarak Solar şarjör
ve Akülere inen kablonuzun çapı
Panellerin akımlarının toplamına uygun çapta olmasına dikkat
ediniz. Ancak orijinal
konnektörle iki paneli birbirine bağlamak ortalama 50-70 TL
maliyet demektir |
|
|
 |
|
|
|
|

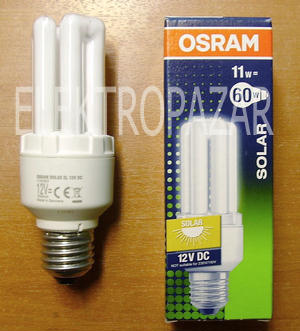

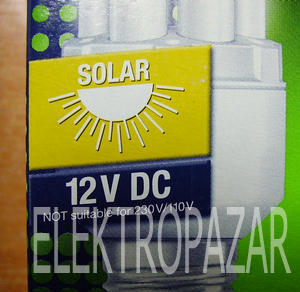

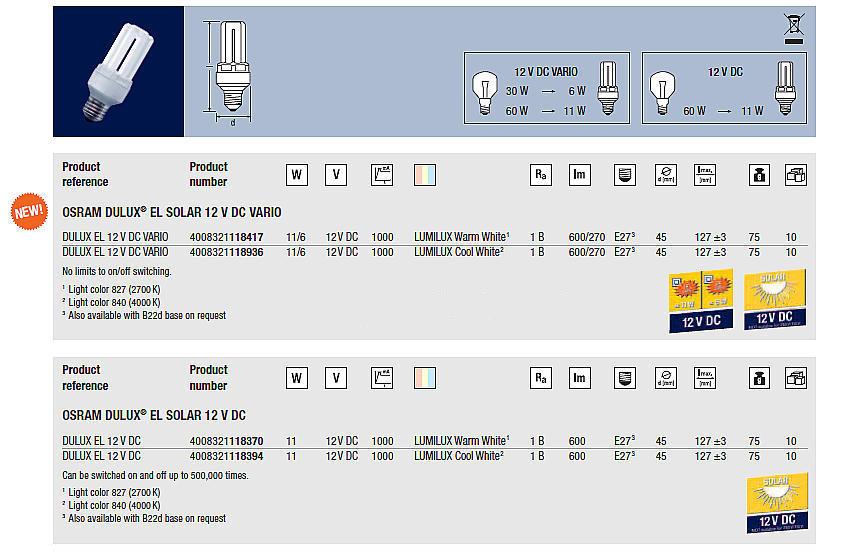

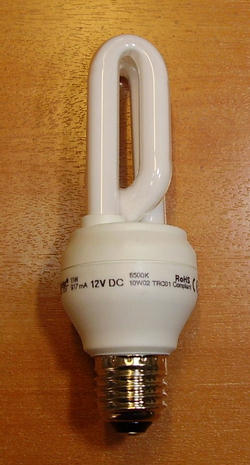

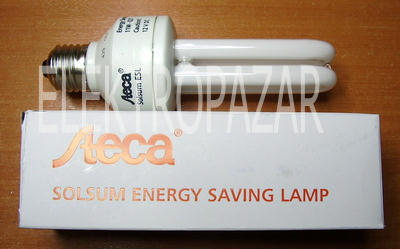

Arazide
sadece aydınlatma amaçlı olarak, 12 Volt ile çalışan 60 Wat/1Amp ışık
veren

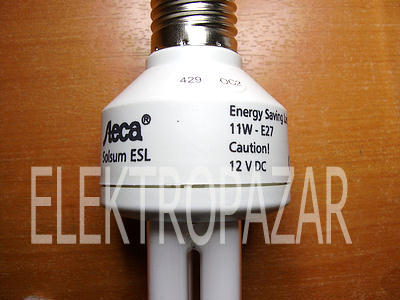

Tasarruflu ampul uygulaması:
Bu düzende 80 watt 12 Volt panel, Solar şarj
kontrol devresi, 12 Volt 24 Amper Akü ve
bir adet 12V Tasarruflu özel
Ampul kullanılmıştır.
Bu düzen; Yaz mevsimi boyunca 60 Watt ışık veren
1 ampulü
ortalama 20 saat çalıştırabilir, 2 Ampulü 10
saat çalıştırabilir.w.elektropazar.com
Kışın 1 adet 60 W ampul 8 saat çalışabilir (Kasım, Aralık, Ocak
ayları)
SolarPanel akım miktarlarını yazın 5 misli, kışın ortalama 2 misli
hesaplamak gerekir.Örnek 80 W
panel akım miktarı 4,5 Amp dir ve kışın Bütün gün ortalama:
4,5 A x 2 = 9 veya 10 Amper üretir.
Yazın ise: 4.5 Amp x 5 = Bütün gün
toplamında 20 - 22 Amper üretir.
DoğuKaradeniz bölgesinde bu hesaplama geçersizdir, süreler daha
kısadır
|
|
|
Firma faaliyetimiz sona ermiştir
WEB sayfam teknik bilgilerin ziyaretçilere yararlı olması için yayındadır |
|

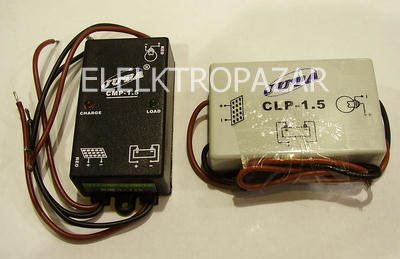

Sokak aydınlatması ve ufak
paneller için 2 Amperlik

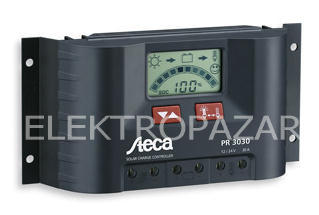

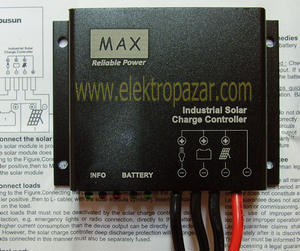

Işık sensörlü Solar Panel şarj Regülatörü
|
|
| |
 |
12 Volt- 2 Amper,
Işık sensörlü PV
Solar Panel
şarj kontrol üniteleri
Sokak aydınlatmaları ve
düşük akımlı uygulamalarda
kullanıma
uygun, ithal ütün
|
|
|

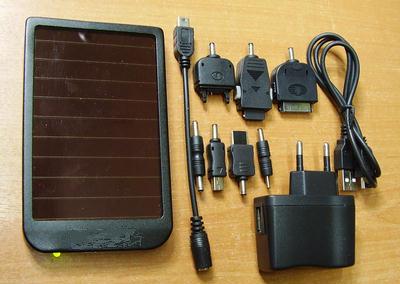

| GSM Cep
Telefonları için Güneş panelli şarjör ve aydınlatma |
 |
|
|
SOLAR PANELLİ
GSM ŞARJ CİHAZILED Ampul
aydınlatma özellikli
Karavanda Çadırda elektriksiz alanlarda
aydınlatma ve şarj maksatlı kullanım için üretilmiştir
USB ile bilgisayardan şarjlı ve USB li
cepTelefon şarjörlerine uyumlu.
Solarpaneli ile Şarj edilebilen kendinden ışıklı, akülü üniteyi
yanınızda taşıyabilirsiniz.
|
|
Solar Panel GSM Şarj paketi, 3 adet LED aydınlatma aparatlı ürü
|
|
|
|

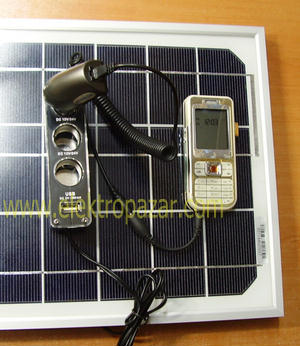

| 10
ve 5 Watt Solar panel ile Kolay Cep telefonu şarjı |
|
|
 |

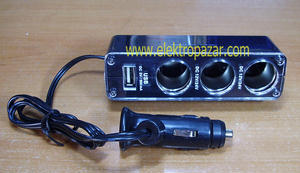

| çoklu
Çakmak fiş örnektir |
|
|
|
10
Wat 12 Volt nominal ve açık Voltajı 18 Volt olan solar
panellerle, Çakmak çıkışlı sistemle doğrudan Cep Telefonu
şarjı yapabilirsiniz...
10 watt veya 20 Watt Solarpanel e bağlanan Çakmak çıkışlı
oto Cep telefonu şarjörleri,
geniş giriş voltajı aralığına sahip olduklarından
(12-24 Volt) doğrudan Cep telefonu şarjına uygundur.Cep telefonu oto çakmak şarjörleri 24 volta kadar giriş
voltajında çalışabilmektedir ve çıkışları sabit
kalmaktadır, yani cep telefonunuzun orijinal oto çakmak girişli
şarjörü ile ufak bir Solarpanel den tek ya da çoklu telefon şarjı mümkündür,
ayrıca 5 Volt 0,5 Ampere kadar (500 ma) USB için 5 Volt alınabilmektedir.
Çoklu çıkışların içinde 5 Volt için uygun Elektronik devre
bulunmaktadır.
www.elektropazar.com
wwwÇoklu
çakmak girişi doğrudan solar panel terminaline bağlanarak
solarpanelin ürettiği 12 volt ve üzeri enerjiyi doğrudan kullandığınız
orijinal CEP Telefonu oto şarj cihazına aktarabilmektedir.
10 Watt 12 volt Solarpanel ile isterseniz Cep telefonunuzun orijinal oto
şarj cihazını da doğrudan Solar panel terminal çıkışına bağlayabilirsiniz.
10 Watt 12 Volt Nominal Solarpanel Güneşe dik baktığı anlarda ortalama
550 mA üretebilir.10
watt Solarpanel ile tek Cep telefonu şarjı mümkündür 20
watt Solar panel ile 2 ve 3 adet ceptelefonu aynı anda güneşi
doğrudan görecek şekilde konumlandırıldığında şarj yapılabilir.
|
|
|

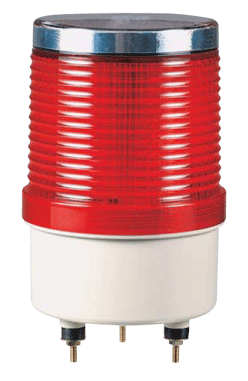

| Solar panel Şarjlı
YOL ve BİNA ikaz
ışıkları
|
|
 |
125SOL Solar ikaz lambaları, Kırmızı, Sarı, Yeşil, Mavi
Renkte.
500 Metreden görülebilme,
Dakikada
60 - 80 Flaş ,, IP44
Solar panel kullanılarak üretilmiş
LED li yol ve bina ikaz ışıkları.
Üst kısımda bulunan solar panel üniteleri
sayesinde Gün boyu Güneşten gelen enerji ile
şarjlı piller dolar.
Tek şarjla 30
Saat çalışabilirlik.
Gece boyunca saniyede bir kez flaş yaparak
yanıp sönen
ve ikaz işlemini yerine getiren,
LED li, Kırmızı ve Sarı
ışıklı armatürler.
220 Volt enerji kablosu
çekmenize gerek kalmadan
vidalı bağlantı ile istediğiniz yere
monte edebilirsiniz.
Elektrikten uzak noktalarda kullanım
kolaylığı sağlar.
|
 |
|
|
| İ |
| RÜZGAR
TÜRBİNİ ( Rüzgar enerjisi ) |
|
YENİ MODEL RÜZGAR TÜRBİNLERİMİZ
GELMİŞTİR
FİYAT SORUNUZ
MONTAJINI KENDİNİZ
YAPABİLİRSİNİZ |
 |
Türbinler 2,5 Metre saniye rüzgarda
dönmeye başlar.
|
|
Yenimodel 750 - 1500 ve 3000 Watt 12-24 ve 48 Volt Rüzgar türbinleri |
|

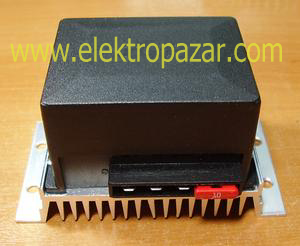

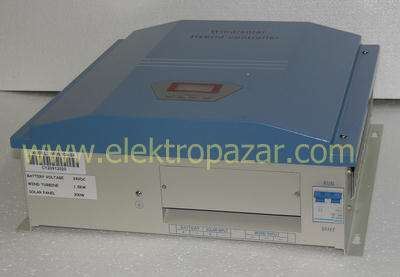

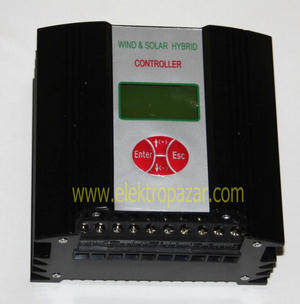

Rüzgar türbini dijital
kontrol cihazı
Türbin ve Hybrid
Solar Panel bağlantısı için çift devreli
Akü şarj kontrollüdür.
Aynı devre ile aynı sisteme Solar
Panel de bağlayabilirsiniz.
Tüm elektriksel bilgiler
LCD ekrandan izlenebilir. |
 |
Rüzgar Türbini
Wind Turbin
Dijital Controller
Kendi Türbinini
yapanlar için 400, 750 ve 1500 Watt Turbin için Şarj kontrol
cihazları stokda dır. Fiyat sorunuz. |
|

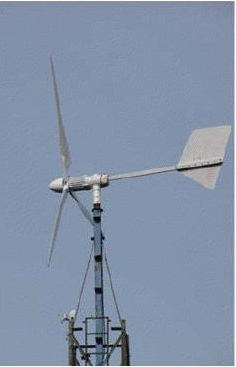

750,
1500 ve 3000 Watt
Rüzgar Turbinleri
|
12 Volt
750 Watt Rüzgar türbini |
|
|
12-24 Volt 1500 Watt Rüzgar Türbin |
|
|
48 Volt 3000 Watt Rüzgar Türbini |
|
|
|
|
|
|
| 750
watt ve 1500 Watt Türbinler için ithal orijinal Direkler mevcuttur. |
|
|

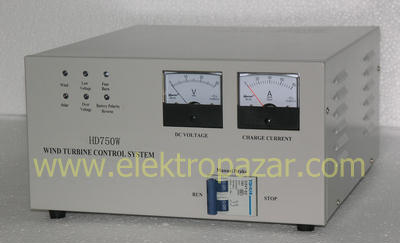

| Yeni
Türbinlerin Analog ve Dijital Şarj kontrol üniteleri |

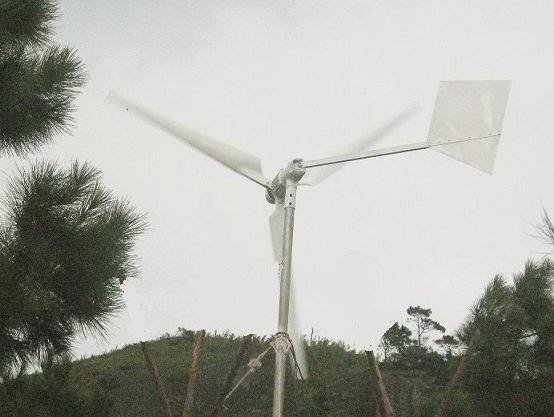

| Furling
yöntemiyle devir konrolü |
|
|
Aşırı Rüzgar
kuvvetinde, yüksek devire çıkan türbinin zarar görmesini önlemek için,
Furl yöntemi denilen ve gövde ile kuyruk yönlerinde bakış açısı
farkı meydana getirerek, kanatlara dik açıyla çarpan hava gücünün
daha dar açı ile ulaşmasını sağlar. Otomekanik bir düzen
sayesinde kanatların kendi eğimli ön yüzeyine çarpan hava kütlesi,
kanatlardan kayarak gövdeyi de kanat eğilme yönünün tersine doğru
iter, bu sırada kuyrukda rüzgar geliş yönünde sistemi dik tutmaya
çalışır.www.elektropazar.com
Furl mekanik düzeninde gövde ile kuyruk dikmesi sabitlenmediğinden
havanın kanatlardaki eğim açısı ile kuyruk yönünde eğilme
olur.Bu kasma hareketi sabitlenmemiş kuyruğu rüzgara doğru tutmaya
devam ederken, gövdede ise farklı yönde bakış oluşur ve rüzgar gücü
kanatlara uygun oranda azalarak çarpar , dik açıdan daha farklı
bakmaya başlayan kanatlar azalan rüzgar itme gücüne paralel olarak,
daha az turla döner ve bu ortak ters yönlü davranış ortalama bir
devirde pervanenin dönmesini sağlar. |
 |
 |

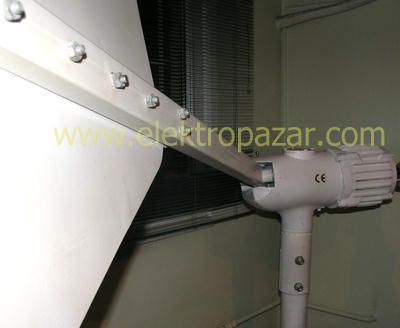

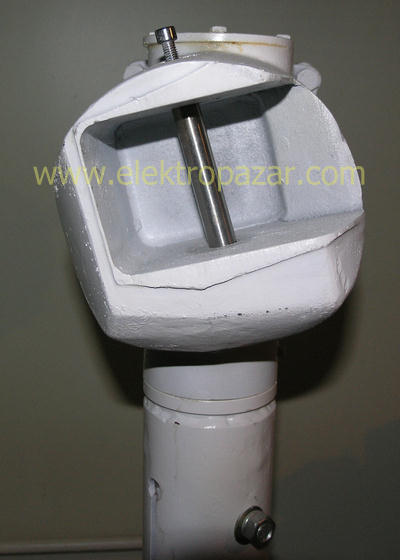

| Furling
yöntemiyle frenlemede kullanılan gövde aksına göre daha eğimli
kuyruk bağlantısı |
|
|
 |
 |

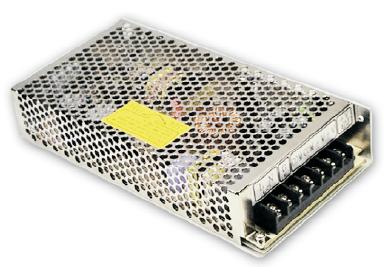

| İnverter,
invertör, SMPS Besleme ve Akü Şarjör çeşitleri için Resmi tıklayın |
|
|

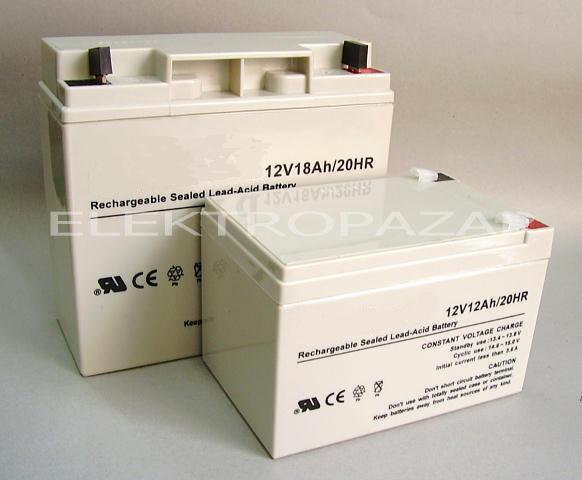

| JEL
AKÜ, Stasyoner Sabit kullanım JEL AKÜ |
|
|
|
| 300
Ampere kadar 12 Volt JEL Akü Çeşitleri |
|
|
Akü görselleri örnektir tavsiye değildir
Akü satın alacaksanız DİKKAT!!!
İthal
akülerde mutlaka avrupadan ithal olmasına ve
depoda bekleme süresine dikkat ediniz.
Yeni
görünmesine rağmen bayat Akü almayınız.
Yurtiçinde
üretilmiş akülerde Firma garantisine dikkat ediniz.
Yerli
Akü olarak tanıtılmasına rağmen Uzakdoğu Çin malı aküler de satılmaktadır.
ÇİN malı
akülerde sorun yaşayabileceğinizi dikkate alınız.
Akü satın alırken
Akü voltaj seviye ve Akım test kontrolu yaptırınız. |
|
|
DİKKAT
OTO Aküsü ve JEL akü arasındaki farklar.
Akü ve Akü grupları Solar panel ve Rüzgar
türbinlerinden toplanan elektrik enerjisini depolayan araçlardır.
Aküden AC 220V elektrik inverter yardımıyle sağlanır.
Teknelerde Motor sistemi dışında, Yaşam aküleri; JEL ve Kuru AGM Stasyoner
aküler tercih dilmelidir.
Yüksek Demeraj akımlı sistemlerde Akü başları kalın Kurşun bağlantılı OTO
Aküleri tercih edilmelidir.
Yüksek Demeraj gerektiren yerler Motor Marş motorlarının anlık
Volant dönüşünü sağlama amaçlıdır.
Kısa süreli de olsa 100 Amp.Oto Aküsünden 150-200 Amp. Çekebilirsiniz.
AYRICA ! 100 Amp. Tam dolu bir Oto aküsü ortalama 50 Amper gücü geri
verebilir.
Yarı yarıya kayıp demektir.
JEL Akü Çok yüksek akım gücü sağlayamaz ancak: Kendi akım gücünün
altında kullanımlarda
uzun süreli ve aldığı şarjın nerdeyse tamamını geri verebilir.
Akü kullanımında tek Akü yerine iki akü kullanmak daha uzun süreli enerji
sağlar.
Örnek: 120 Amp.12V. Akü yerine iki adet 60 Amp akü paralel
kullandığınızda,
tek aküden daha uzun süre güç üretirsiniz.
Aynı
güçteki tek akü daha önce biter.
Gücü daha ufak aküleri paralel bağlayarak depolayın.
200 Amper Akü yerine 2 adet 100 Amper
Akü kullanın.
Arıza olursa ufak aküyü değiştirmek maliyeti azaltır.
Sulu asitli OTO aküleri sabit maksatlı sistemlerde kullanmayınız.
Akü kurşun levhalarında oluşan Sülfatlaşma durağan akülerde kalıcı hale
gelir ve
Akü de zayıflamaya sebep olur.
Asitli sulu Oto aküleri titreşimli ortamlarda kullanılarak biriken Sülfat
tabakası sarsıntıyle ve çalkantıyla
Akü dibine çöker, sıvıya karışır, bomesi sabit kalır ve elektrodların
yüzeyinin
iletken ve temiz kalmasına sebep olur.
Bu yüzden özel olarak elektrod yüzeyleri Sülfatlaşmaya karşı korunmuş
Stasyoner aküler sabit durağan sistemlerde kullanılırlar. Stasyoner aküler
ithal ve yerli üretimlerden temin edilebilir
Jel veya AGM akü kullanımı
AGM Absorbed Glass Mat veya JEL Akü
Her iki tip aküyü kullanımları esnasında
zorda kalmadıkça sonuna kadar bitirmeyiniz.
Her zaman şarjlı tutunuz. Şarj cihazının akıllı şarjör olarak tabir
edilen, Akım sınırlamalı ve dolduğunda sistemi otomatik kapatan türden
olmalıdır.
Düz Redresör tabir edilen Şarj cihazlarını
kullanmayınız.
Aşırı boşalmış akü şarjöre bağlandığında çok akım çeker.
Akıllı şarjör kullanıyorsanız sorun olmaz. Ancak sıradan trafolu
redresörlerde ilk aşamada
fazla çekişten dolayı sorun yaşayabilir.
Jel aküler mutlaka Elektronik olarak kontrol edilen devreleri olan şarj
cihazları ile şarj edilmelidir.
Aşırı akım veya aşırı voltaj akülerinizi bozabilir.
AGM ve ya JEL Aküler Sabit kullanımlı ve kapalı ortamlarda kullanılabilir.
Şarj sırasında gaz çıkışı çok az ya da olmadığından sağlıklı ortam sağlar.
Ancak bu tür aküler normal asitli akülere göre iki misli pahalıdır.
Araçlarda kullanılan sulu
asitli aküler yüksek akımlı sistemlerde kısa süreli kullanıma uygundur ve
araç aküleri genellikle yarıdan daha az şarj tutma özeliğine sahiptir.
Uzun süreli kullanımda sizi yarıda bırakabilir, bu yüzden JEL Ya da AGM
Kuru tip Akü
uzun süreli enerji kullanımına uygundur.
Tekne, Karavan ve sabit mahallerde solarPanel bağlantılı veya Elektrik
kesintilerine karşı
Ev ve işyerlerinde JEL veya AGM Kuru tip akü kullanılmalıdır.
Araç dışında sabit
maksatlı kullanım için Akü ihtiyacınız olduğunda,
mutlaka sabit kullanıma uygun Akü alınız.
Paranızı ucuz diye oto
akülerine yatırmayınız.
|
|
|
|
|
|
Seri
bağlamada aynı cins ve güçte aküler seri bağlanabilir.
Aküler arasında kullanılan bağlantı kabloları çekilecek güce
uygun
kalınlıkta olmalıdır.
İnce kablo yüksek akımda voltaj düşmesine sebep
olabilir.
Seri Bağlantıda Akım sabit, voltaj akü sayısı kadar artar |
|
|
|
|
 |
Aynı cins aküler kendi
aralarında aynı kutuplar birbirine bağlanarak
paralel çalıştırılabilirler.
Kablolar çekilecek akıma uygun
kalınlıkta olmalıdır.
Farklı güç ve aynı voltajda aküler de gerektiğinde paralel
bağlanabilir.
Paralel bağlantıda Voltaj sabit,
Akım akü sayısı kadar artar.
Cihazlara Bağlanacak çıkış kablosu
ara kablolardan daha kalın olmalı. |
|
|
| Seri
Paralel AKÜ bağlantısı |
|
|
|
Aynı
cins aküler kendi aralarında seri ve paralel bağlanabilirler.
Akü bağlantı kabloları çekilecek akıma uygun kalınlıkta olmalıdır.
Seri Paralel bağlantıda amaç Akım ve voltaj olarak artış sağlamaktır.
Paralel bağlanan aküler Amper olarak, seri bağlananlar
Voltaj olarak artış sağlar.
Resimdeki
Akülerin 100 Amper 12 Volt olduğunu varsayarsak,
toplamda 24 volt 300 Amper akü grubu oluşmuş olur.
Cihazlara bağlanacak çıkış kablosu ara kablolardan daha kalın
olmalı. |
|
|
| Akü
voltajlarının kontrolü. |
|
|
|
Seri
ve Paralel akülerin voltajlarının aynı değerde olmasına dikkat
edin.
Farklı voltajlardaki aküleri birbirlerine seri ve paralel bağlantıdan
kaçınınız.
0,1 - 0,2 Volt farklılıklar fazla bir sorun olmasa da, 1 volt ve üzeri
farklar
güç biriktirmede ve çalışma esnasında çekilen akımda
sorun olabilir.
www.elektropazar.com
212 254 11 68
Zaman zaman akülerin voltajlarını bağımsız olarak ölçünüz.
Ölçmeyi yüke bağlı ve akım çekerken yapınız. Seri bağlı akülerde
voltaj farkları varsa
ölçüm anında ortaya çıkar.
www.elektropazar.com
Paralel bağlı akülerde Akü başlarını sökerek her bir aküyü bağımsız
olarak yükte çalıştırıp voltaj ölçümü yapınız,
aksi takdirde sağlıklı Akü arızalı aküyü normal gösterebilir.
www.elektropazar.com
212 254 11 68
Akü Bağlantılarında kablolama çok önemlidir.
Paralel bağlamada her akünün akım gücü
devamındaki kabloya yüklenir,
dolayısıyle en sondaki çalışan
sisteme bağlanan kablolar,
tüm akülerin güçlerinin toplamı kadar
akım geçirmek zorundadır .
Bu kablonun daha kalın olması gerekir. |
|
|
| Solar
Panel Akü arası şarj
kontrol üniteleri |
|
DİKKAT
Solar Şarj Kontrol ünitelerini Solar Panel Akü arasına bağlarken;
Şarjörü önce aküye sonra
Solar panele bağlayınız.
Dijital solar şarj kontrol
devreleri, bağlandıkları akü voltajı ile 12-24 Volt olarak çalışacakları
kademeyi tanırlar,
ve kontrol edecekleri Solar panelin, Akü ile uygun Şarj seviyesini seçerler. |
|
|
|
 |
Solar şarj kontrol kartı,
12 Volt 10 Amp.
Solar Şarj Regülatörü
|
|
| |
SOLAR ŞARJ KONTROL
12Volt 20 Amp
Solar Şarj Regülatörü
|
|
|
|
24V 10 Amper
Solar şarjör,
Solar Şarj Regülatörü
|
|
| |
Solar şarjör,
Solar Şarj Regülatörü
24 Volt 20 Amp
|
|
|
| |
 |
Su geçirmez özellikli dış
ortamda kullanılabilir
Solar şarj kontrol üniteleri
12-24 volt çalışma voltajlı, 7 ve 10 Amper.
|
|
| |
 |

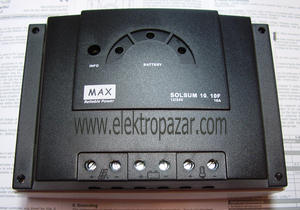

Steca Solsum muadili Solar
şarj kontrol üniteleri.
6 - 8 -10 Amper, 12-24 Volt ile çalışabilir.
Aydınlatma maksatlı kullanıma uygundur.
Gece uygun akımda Ampul yakma ve
sabah söndürme özellikli.
10-15-20-30 Amper STeca muadili PR ve PRS serisi
Dijital ve analog modeller mevcuttur.
|
|
|
|
|
Alman malı
STECA 12-24 Volt
Solar panel Şarj kontrol üniteleri
LED ve LCD Göstergeli 10A, 15A, 20A ve 30 Amper
Teknik link
|
|
STECA Şarj
kontrol üniteleri 10 Amp. den 30 Ampere kadar
STECA Şarj Kontrol üniteleri Stokda
mevcuttur
|
|
|
| 24
volttan 12 Volt'a DC-DC İndirici Konverter
|
|
|
|
|
|
Otobüs, Karavan ve Deniz araçlarında 24
Volt Akü den 12 Volt'a düşürücü
10A, 20A, 30 Amper 24/12V Çevirici Konvertör
24 Volt Akülü Araçlarda 12 Volt ile çalışan cihazlar
içindir.
24 Volt Akülü
Otobüs, Kamyon
ve deniz araçlarında
Çalışma voltajları uymayan cihazlarda kullanılır.
Oto Radyo, Oto ses Amplifikatörü, Oto Buzdolabı ve benzer cihazlarda
kullanılır.
|
|
|
|
|
Steca
Tasarruflu Floresant ampul.E27 Standart vida tip Ampul Duylu.
10.5 ila 14.7 Volt DC Voltaj arası çalışma aralığı
+- Ters Voltaj korumalı, Ancak bağlantıya dikkat edilmeli.
-5 , +40 derece ortam sıcaklığında çalışma özelliği.
Üretim de 6 Bin saatten fazla çalışma testi,
50 Bin kez ON-Off Açılıp kapatılma testi yapılmıştır.
Gün ışığı yumuşak soft aydınlatma , 60 wat Tungsten ışığa yakın aydınlatma,
% 80 Enerji tasarrufu sağlar.Uygun şartlarda yıllarca çalışır.
STECA Bir Alman Ürünüdür.
|
|
|
|
OSRAM
12 Volt DC Tasarruflu AmpulDeniz
araçları, Yat, Karavan ve 12 Volt Akü bulunan
her yerde çalışır |
|
|
|
OSRAM
Alman malıdır, 12 volt DC Akü voltajı ile çalışır, 11 wat enerji
kullanıp
60 Wat Işık gücü üretir. Çok az ısı ürettiğinde enerji kaybı
önemsizdir.
LED aydınlatmaya göre % 20 daha fazla ışık üretir ve geniş açılı
genel aydınlatma maksatlı yerlerde kullanıma çok uygundur.
Led aydınlatma armatürlerinde karşılaşılan akım sınırlama arızaları
ve dar açılı ışıma sorunları ile sıkıntı yaşamak istemiyorsanız
, Tasarruflu 12 Volt DC ampul kullanmanız tavsiye edilir. Sorunsuz çalışır
ve yüksek ışık üretir.
ELEKTROPAZAR'ın tavsiyesidir.
|
|
|
 |
TEKNİK ÖZELLİKLER
İÇİN TIKLAYINIZ |
|
|
|
| MEGA12 TASARRUFLU 12 - 24 VOLT AMPUL |
|
|
 |
Mega12-11 Tasarruflu
Ampul
11 Watt Enerji Tüketimi 60 Watt Işık
Mega12-15 Tasarruflu Ampul
15 Watt Enerji tüketimi 85 Watt Işık
24Volt 15/85 Watt ışık Stokda
Dikkat Tasarruflu ampuller:
Harcadıkları enerjiye göre 5 Misli
LED Ampuller harcadıkları enerjiye göre
4 misli Işık üretirler.
Tasarruflu ampullerin işletimleri kolaydır.
Led sistemlerde işletim daha karmaşıktır.
Ledler daha çabuk bozulabilirler.
LEDler dar açılı ışıma yaparlar.
MEGA12 E27
Duyludur
|
|
|
Solarpanel
Şarj Kontrol Üniteleri.

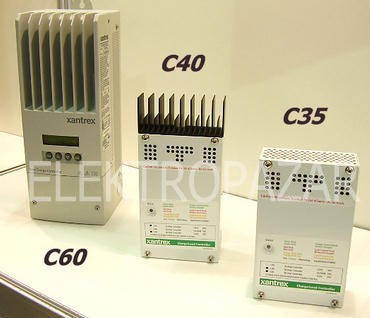

XANTREX
35 A, 40 A, 60 Amper 12-24 ve 48 Volt |
|
|

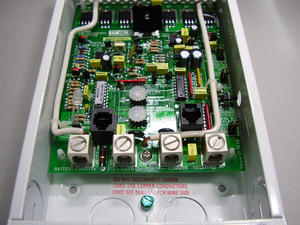

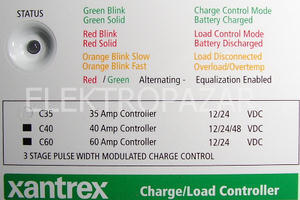

| C35
ve C40 Solar şarj kontrol üniteleri iç yapıları
|
|
|
|

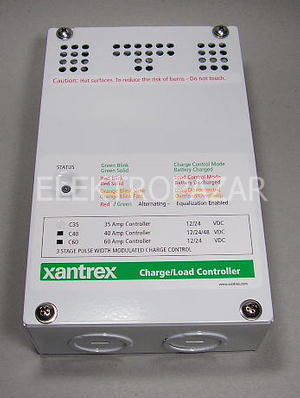

Xantrex
Solar panel şarj kontrol Üniteleri Xantrex USA Dizaynı ve
Garantisi.
Dünyanın en güvenilir Solar panel Akü arası
Şarj Kontrol ünitesidir.
Konut, iş yeri, Tekne ve
Kara araçlarında
öncelikle tavsiye edilir.
35-40-60 Amper 12-24-48 volt seçenekli..
Solar panel Akü arası şarj kontrol üniteleri
C35: 35 Amper Solar şarjör 12-24V)
C40: 40 Amper Solar Şarjör (12-24-48V)
C60: 60 Amper solar Şarjör(12-24V) |
|
|
| Solar
Controller / Solar şarj Kontrol ne işe yarar ? |
|
Solarcell
- solar panel ve Wind turbin - Rüzgar jeneratörü ile akü arasında
kullanılan aküyü aşırı şarjdan koruyan ve
aynı zamanda Solar panel den aşırı akım çekilmesini önleyen kontrol
kartıdır.
Seri regülasyonlu devreler fazla enerjiyi direnç ile düşürmez ve en
çok kullanılan yöntemdir. |
|
| Solar Şarj
Kontrol Devrelerini kendinizde yapabilirsiniz. |
|
|
|
|
|
|
|
|
| GÜNEŞ
ENERJİSİNDEN ELEKTRİK ELDE ETME |
|
| GÜNEŞ
ENERJİSİ ve SOLAR PANELLER |
|
| GÜNEŞ
PİLLERİ - SOLAR CELL PHOTO VOLTAIC PILL |
|
|
|

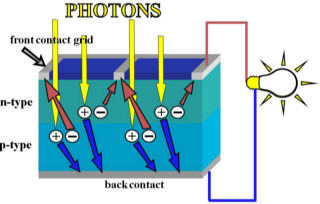

Güneş
pili:Fotovoltaik (PV, photo voltaic)terimi;
ışığı doğrudan elektrik akımına dönüştüren teknolojinin
adıdır.Enerji dönüşümü için ise, aslında yarı iletken bir
diyot olan PV eleman,veya yaygın adıyle güneş pili,güneş
ışığının taşıdığı enerjiyi iç fotoelektrik olaydan
faydalanarak doğrudan elektrik enerjisine dönüştürür.36 adet
PV hücresi seri olarak bağlanarak hermetik bir şekilde kılıflanarak
dış ortamdan korunulur.www.elektropazar.com
212 254 11 68
Modüller genellikle 12-24voltluk gerilim ve çok düşük güçlerden
500watt a kadar değişik kapasitelerde üretilir.Paralel bağlantılarla
akım gücü istenen seviyeye ulaşır.
Paralel bağlamada aynı marka ve model Solar paneller kullanılır.
Solar Panel modüllerin ortalama ömürleri 25 yıldır.
Halen en az % 10 en çok % 23 verimle çalışmakta olan hücreler,
araştırmalarla %30 verime ulaşmaları beklenmektedir. Ticari olarak
satılan Solar panel lerin ortalama verimi %13 %19 dur..
Satışta olan Solar Güneş
panellerimizde verim % 16.5 ve 18.5 dur.....Elektropazar
|
|
|
SHARP
İtalyada Solar panel üretecek
JAPON elektronik
üreticisi Sharp, İtalyan Enel’le anlaşarak İtalya da güneş
enerjisiyle çalışa ürünler üretme kararı aldı. Dünyanın en büyük
güneş enerjisi paneli üreticisi olan Sharp ve Avrupa’nın en büyük
ikinci enerji üreticisi Enel, 2011 yılında operasyona başlamayı
planlıyor. Güneş gücü fabrikası, toplamda 160 megawatt’lık çıktısı
olan güç üretecek. İki firma İtalya da kuracakları fabrika
ile ince filmli Güneş hücreli panelleri üretecek. Enel ve Sharp arasındaki
işbirliği solar enerji konusunda daha ileri büyümelerin ilk adımı
olarak kabul ediliyor.Basından. |
|
|
|
| İtalyada
Konut çatı Solar panel uygulaması |
|
| 19
KWA Solar panel kaplı bina. Elektrik ihtiyacını güneşten
sağlıyor. (Italya)
|
| WASHINGTON, DC
– U.S. Department of Energy (DOE) Assistant Secretary for Energy
Efficiency and Renewable Energy Alexander Karsner today announced that
with DOE funding, a concentrator solar cell produced by Boeing-Spectrolab
has recently achieved a world-record conversion efficiency of 40.7
percent, establishing a new milestone in sunlight-to-electricity
performance. This breakthrough may lead to systems with an
installation cost of only $3 per watt, producing electricity at a cost
of 8-10 cents per kilowatt/hour, making solar electricity a more cost-competitive
and integral part of our nation’s energy mix |
| Amerika
Enerji departmanının yaptığı yeni açıklamada FotoVoltaik
pil vasıtasıyle ortalama %14 enerji elde edilirken Boing firması
tarafından yeni geliştirilen bir sistemle, foto Voltaik pilden; yani Güneş
pilinden % 40.7 ye varan bir verim elde dilmiştir.Ancak yeni yönteme rağmen
Watt başına 3 Dolar olan elektrik üretimi, Kilowatı 8-10 sent olan su ve katı yakıtla elde edilen elektrikten çok
pahalı.. w |
|
|
Firma faaliyetimiz sona ermiştir
WEB sayfam teknik bilgilerin ziyaretçilere yararlı olması için yayındadır |
|
|
|
| Yapılarda ve
teknelerde Solar panel gruplarının yerleşimi. |
|
|
|
| SUN
TRACKER GÜNEŞ TAKİP SİSTEMLERİ |
|
|
|
|
"
SUN Tracker
"
"
Solar Panellerin
Güneşe
yönlendirilmesi teknikleri
"
Solar
panel lerin gün boyu yüksek enerji üretmeleri,
güneş ışığına en doğru açıda yani tam dik bakmaları
halinde mümkün olabilir.
Solar panel ler “ Güneş panel leri” genellikle monte
edildikleri mevsimsel Güneş ışıma açısının öğle
saatlerindeki dikey-yatay durumuna göre ayarlanır ve öylece bırakılır..
www.elektropazar.com
212 254 11 68

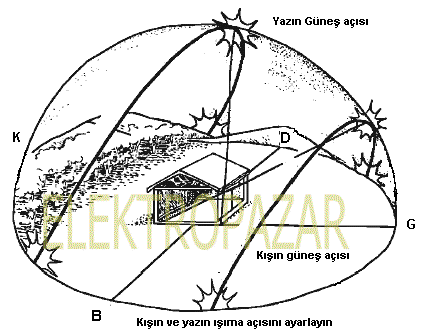

Güneş
enerjisinden en yüksek verimin elde edilmesi için, sabit
kurulumlarda mevsimsel
dikey açı ayarı ve yüzey temizliği gerekir.Sayfamızda
belirttiğimiz ve mevsimlere göre yapılacak açı ayarı ve
bakım neticesinde enaz %10 luk daha fazla verim elde
edilebilir.
Yıl boyunca elde edilecek enerji ile mukayese edildiğinde
oldukça önemli bir miktardır.
www.elektropazar.com
212 254 11 68
Solar
panel “Güneş paneli nden” elde edilecek enerjinin en yüksek
seviyeye ulaşması için Güneş paneli ni “ Solar panel,
solar hücre, Solar cell “ Gün doğumundan batımına kadar Güneş
ışığına en doğru ve dik açıda bakacak ve bakmasını sağlayacak sistemlere gerek duyulur.
Bu sistemler birkaç farklı yöntemle solar panel i, ” Güneş
paneli, Solar cell i ” doğru açıda tutar ve güneşten
Elektrik üretimi en yüksek seviyede sağlanır.

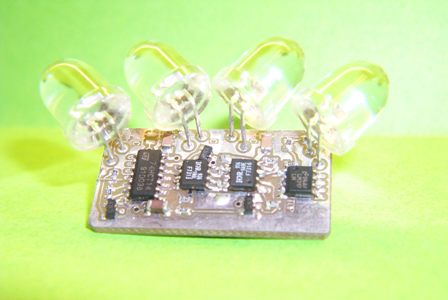

1-ilk
yöntem Güneş ışıma seviyesini foto Sensor ler yardımıyle takip
ederek
( Solar sensor )doğru açı takip edilir.Gelen elektriksel uyarılar
Elektronik mukayese devreleriyle en yüksek seviyede gören
sensorun doğrultusuna sistemi Step motorları yardımıyle
mekanik olarak yönlendirir.Bu ve diğer yöntemlerde
değişime hemen reaksiyon verilmez ve bir süre beklenerek düzeltme
yapılır. Bulutlu havalarda güneş ışımasının farklı yönlerden
farklı seviyede gelmesi halinde sistemin
devamlı olarak hareket etmemesini ve kararlı olmasını sağlar.
Bu yöntem ; TV,
haberleşme ve bilimsel uyduların solar panel lerinde kullanılır.
Uydular Güneşe göre hareket halinde olduklarından gün boyu
panellerin devamlı güneşi takipleri sağlanır.
www.elektropazar.com
212 254 11 68

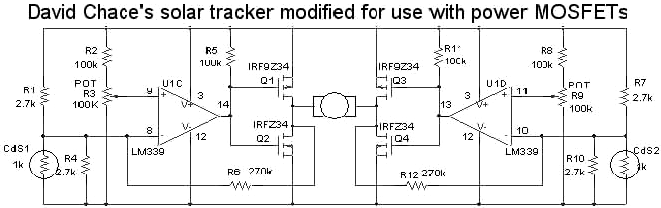

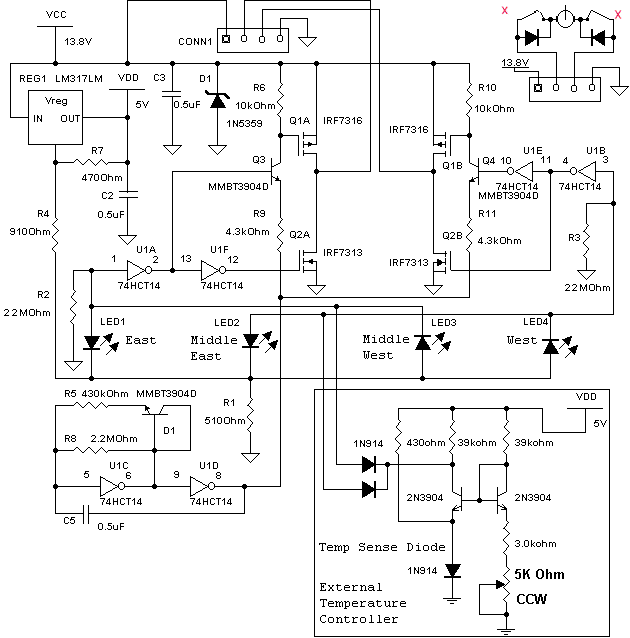

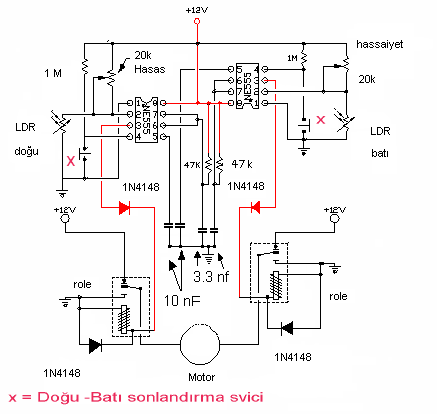

Basit
olarak iki ayrı LDR Foto direnç den gelen ışık ikazı
amplifikatörden geçirilerek Diferansiyel amplifikatör Opampın
her iki girişini sürer.
LDR ikazları aynı seviyede olunca opampın çıkışı sıfır
olur ve motor ikazı durur.
Bu şu demektir her iki sensor aynı seviyede ışık almaktadır.
Tekrar hareket etmesi çin ise belirli bir süre bekledikten
sonra ilk seviyesi yüksek olan LDR den gelen yöne farklı bir
sürücü ile gerekli yönde motora ikaz gider.Yine ikaz
sevileri eşitlendiğinde Diferansiyel opamp çıkışı sıfır
olur ve ilk harekete geçen devreyide tıkayarak durdurur.
Dolayısıyle Işımanın yüksek olduğu yöne sistem dönmüş
olur.
2
-Diğer yöntem ise; Solar panellerin bağlı olduğu
mekanik düzen içinde
belirli noktalarda dolaşan sıvıların genleşmesi ve yoğuşmasıyle
özgül ağırlıklarının değişimiyle panel dengesinde ağırlık
merkezi değişir ve farklı açılardaki odaklanmış sıvı hücrelerinde
meydana gelen denge değişimi ile solar panel yön değişimi
sağlar.
Bu yöntem en çok dikey olarak solar panel in yönünü değiştirmede
kullanılır.
Aynı yöntemle ısı
odaklı olarak Stirlink makinesi yöntemi kullanılarak elektrik
elde edilerek yön
kullanmada sistemlere elektrik verilebilir.
3-Bir
diğer yöntem;
Birazda bu işlere merak nedeniyle yaklaşan kişilerin araştırmacı
ruhla deneylerine bağlıdır.Teknolojik imkanlar insanların
aklına fikirler getirebilir.
( Güneş paneli, Solar panel, Solar hücre, Solar enerji, Güneş
paneli ),
Solar
panel lerin doğru açıda tutulmasına bende kafa yordum
ve
biraz deney, biraz mekanik ve elektronik
bilgi ile yapılabileceğini düşündüm.
TV uydu alıcı piyasalarında bulunan ve 100
USD nin altında bir fiyata alınabilen Uydu çanakları
yön kontrol üniteleri bu işe oldukça uygun.
Daha önceden proglanmış uyduya açısına göre yön
vermesine yarayan ve Aktüator
ya da çanak Rotoru denilen motorlara kumanda eden dijital
cihazlar
( Pozisyoner - Positionner
) bu işe yarıyabilir.
Solar panellerin dikey açıları üçer aylık periyotlarda
elle bir kere olmak üzere
ayarlandığında uygun açı uzun süre yakalanabilir, ancak Gün
doğumu,
Gün ortasında ve Gün batımında bahsettiğim TV çanak
Tracker cihazları ,
Aktüatörüyle sanki Çanak Anten kurulacakmış gibi satın alınarak,
Solar panel gruplarının
üzerinde kurulu olduğu mekanik çerçeve veya panoya
uygun bir düzenekle adapte edilebilir.
www.elektropazar.com
İnternette yaptığım araştırmada
yukarıda düşündüğüm Aktüatörlerle ve çanak rotorlarıyle
çalışmalar yapanların web sayfalarına bir göz
atabilirsiniz.
Az
dijital, biraz elektik ve mekanik bilgiye sahip becerikli
meraklı kişi bu konuyu deneyebilir.
Gün boyu birkaç açıda solar panel gruplarını güneşe döndürmekle,
sabit açıda kurulu bir sisteme göre % 50 daha fazla enerji
elde edilebilir..
TV Çanak Anten Rotorları ile(Aktüatör) çoklu
solar panelleri aynı anda döndürmek mümkündür. Bu
aktüatörleri Güneş takip sistemlerine adapte
edebilirsiniz.
www.elektropazar.com
wOto silecek motoru , 555 entegreli timer ile tasarlanmış devreler
yazının devamındadır.
LDR ikazlı 555 li bir timer ve ürettiği palsi bir role veya güç
transistorü üzerinden Oto silecek motoruna ileterek ilk
hareketten sonra sonsuz dişli mil ile düzeneği sağa sola,
oto ön takımındaki gibi döndürme ve sistem
sonlandırma ise durdurucu birkaç yakınsama Swici ( Proxy switch) veya
mikro swiç kullanılarak yapılabilir.Fosil yakıtlar dünyamızın teknolojisine bu güne dek
yardımcı oldu,
artık Rüzgar ve güneş enerjisinden daha fazla yararlanma
devrindeyiz.
ELEKTROPAZAR
|
|
|
|
| Basit, kullanışlı bir Sun Tracker
- Güneş ışığı takip
devresi
|
|
|
|
| http://pages.prodigy.net/rich_demartile/ |
Linkte
" solar panel sun tracker " uygulamasının detaylarını
bulabilirsiniz.
555
entegresinin çıkışı rölenizi çekmez ise birer
güç transistörü ile sürebilirsiniz.
555 in 3 nolu bacağı 12 volt beslemede 100 mA. lik bir
roleyi çektirebilir( 15 voltta 200 mA.max )
Doğu ve Batı yönünde sınırlama için iki adet
manyetik veya mekanik yakınsama swici kullanılmıştır.
( X
) |
|
|
|
| Çıkışları
mosfet Solar tracker güneş takip devresi |
|
|
| Dört
yönden ikaz alan Solar controller Sun tracker Güneş ışığı
takip devresi
|
|
|
|
|
|
|
|
|
|
|
|
|
| Solar
Panel, Güneş paneli, Akü şarj ve Işık takip devreleri yayınlayan
Webler |
|
|
| SOLAR
PANEL GRUPLARININ YERLEŞİMİ ve AÇI AYARLARI |
|
 |
 |
| Solar
panel Mevsimlik açı ayarı |
|
Türkiye
42-36 Kuzey enleminde yer almaktadır bu yüzden kışın ve yazın
Güneş ışığında ortalama 30 derecelik açı değişikliği
olmaktadır.
Güneş ışınları yazın 21 Haziranda en dik açı ile yere ulaşır,
21 Aralık da ise açı en yatık duruma gelir.Her iki tarihte gündüz
,
12-13 saatleri esnasında güneş ışınlarına Solar panele dik olacak
şekilde
ayarlamak gerekir,aksi takdirde verim az olur.
www.elektropazar.com
Karlı bölgelerde Solar panel leri kardan temizlemek gerekir.
En az 6 ayda bir Solar panel ( Güneş paneli )açı ayarı ve yüzey
temizliği yapılmalıdır. |
|
|
|
Solar
panelleri mümkünse dikey açısını ayarlanabilir bir düzenekle
sabitleyin,
mevsimsel açı değişikliği esnasında kolaylık olur.Güneş ışıması
yazın ortalama 15 saat,
kışın ortalama 9saattır.Solar Paneller Güneş ışığına, dik
yada dike yakın açıda en yüksek verimi sağlarlar.
www.elektropazar.com
Ülkemizin bulunduğu enlemlerde yaz
mevsiminde elde edilen güneş enerjisinin kışın ancak 1/3 i
elde edilir.
Yani; Yazın kışa göre 3 misli fazla elektrik gücü sağlanabilir.Bu
yüzden Solar panel ( Güneş paneli ) gücünü , kış ve yaz dönemindeki
şartlara göre hesaplamak gerekir. |
|
|
| AKÜ
PANEL ARASI KABLO ÖLÇÜLERİ |
|
|
|
|
|
Çeşme
açıklarındaki Eşek adasında kurulu su pompa sistemi,solar
panellerden sağlanan enerji
ile çalışıyor. Başıboş eşeklerin bırakıldığı adada su
bulunmadığından, kuyudan elektrikli
Dalgıç pompa ile çıkartılan su yalaklara iletilerek
hayvanların su içmeleri sağlanıyor.
Bu resimin çekilmesinden iki yıl
sonra buraya Almankuruluşu olan Hayvanları koruma vakfının
yardımıyle modern bir yapı inşa edildi ve hayvan barınakları
ile bekçi binaları oluşturuldu.Elektropazar |
|
|
|
|
|
Yat,
Deniz araçları, Kara araçları,
Karavan Soğutucu Kompresör EKOVAT
Solarpanel bağlantılı sitemlere uygundur |
|

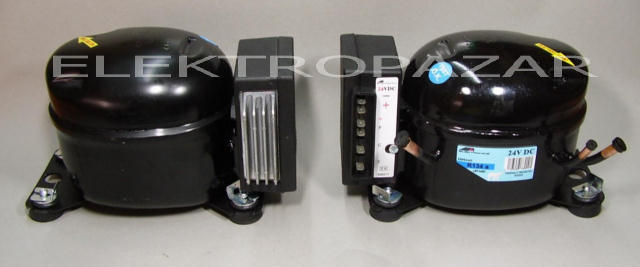

| Deniz
ve Kara araçları için 12 V. ve 24 Volt Buzdolabı Kompresörleri |
|
|
|
Ekovat
Kompresör 12
Volt - 24 Volt Deniz teknesi ve kara araçları için
Buz dolabı Soğutucu Kompresörleri 60 Watt EKOVAT Kompresör |
|
|
|
Video görüntü ve ses kayıt özellikli Kapı
Dikiz Kamerası |
|
|
Otomatik Video Kayıt özellikli Kapı Güvenlik ve kapıya geleni gör
kamerası,
Hareket sensörlü, otomatik görüntü kaydı başlatma- durdurma ve
devamlı kayıt imkanı,
MikroSD karta aylarca kayıt. Lion Şarjlı akü ile Elektrik kesintisinde 24
saat kayıt.
Evinizde olmadığınız anlarda kapınızın önünde olup biteni baştan sona
izleme imkanı.
Ayrıca kamera üzerinde çok melodili zil özelliği. Kapı dikiz deliğine
kolay montaj.
Daha fazla bilgi için resimleri
tıklayınız
|
|
 |
DİJİTAL
LCD VOLT METRE
Tekne, Karavan ve Akülü sistemlerde
Akü voltajı kontrolü. LCD
Volt metre göstergesi ,
9 Volt luk pille çalışır.
300 mikro Amper akım çektiğinden,
9 Volt pille uzun süreli beslenebilir.
Dijital voltaj göstergeleri ölçme yapılan
voltajdan beslenemez,
bu yüzden ayrı bir kaynaktan beslenmesi gerekir
D.C. 600 Volta dek ölçüm. |
|
|
|
|

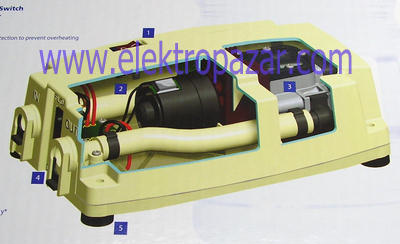

| FLOJET
İTHAL TEMİZ SU
POMPASI YENİMODEL
AMERİKADAN İTHAL
2 YIL Garantili
Koku yapmaz orijinal FLOJET Damacana SU pompası |
|
Deniz
Tekneleri ve Karavanlar
için Flojet Damacana su
deposu Pompa sistemi.
12 Volt DC Akü ile çalışabilir. |
|
 |
 |
 |
| Boyut:
76x140x190 mm |
| FLOJET,
FİLOJET Su pompası sistemleri 220
Volt AC ve 12 V. D.C. ile çalışabilen |
|
Kafelerde;
Kahve ve Nestcafe makinelerine temiz su
pompalama sistemi
Yeni
Model Buzdolaplarında; Buzluk suyu pompası ve içme
suyu pompası
olarak kullanılır, Flojet
Dakikada 3,8 Litre kapasite. 2,1 bar basınç.
Flojet Damacanada su bittiğinde otomatik olarak
sistemi kapatır ve motor yanmaz.
Flojet Suyun geri kaçmasını önleyen Check walve düzeni.
Flojet Düzgün su akışı sağlayan Pompa sistemi.
Filojet,
flowjet, combo, filojet, flowjet, combo,
flojet, filojet, combo, flowjet |
|
Firma faaliyetimiz sona ermiştir
WEB sayfam teknik bilgilerin ziyaretçilere yararlı
olması için yayındadır |
| |
| .
Sayfa sadece bilgi için
yayındadır |
| ANASAYFA
|
|
|
|
